渠道断面自动测流系统简介

　　轨道式渠道断面自动测流系统是天津水运工程勘察设计院有限公司研发的一种适用于大中小型灌区渠道断面流量测量的轨道式自动测流系统，通过测量流速、水位、水深等参数自动计算断面流量，实现了渠道断面流量的智能化测算，可广泛应用于国内各大中小型灌区的干渠、支渠及斗渠。已在山东、安徽、河南、四川、新疆等多个省市的灌区大量应用。

　　系统包括信息化管理平台软件、渠道断面自动测流车（以下简称自动测流车）、配套设施（测桥和测流房）三个部分，其中信息化管理软件和渠道断面自动测流车为标准化产品，测桥和测流房需要根据现场实际情况设计建设（提供多种典型设计方案）。系统具备水位测量、水深测量、分层流速测量、水体含沙量测量、渠道断面面积计算、渠道断面流量计算、流量趋势分析、多次流量对比、淤积趋势分析等功能。

　　信息化管理软件可对多个自动测流车进行远程管理，实时获取断面流量信息并生成报表，可以远程监控自动测流车的工作情况，实现灌区测流的智能化管理。

　　自动测流车采用模块化设计，支持旋桨流速仪、电磁流速仪、超声流速仪等多种流速测量传感器， 支持拉绳式水深测量和压力式水深测量，支持 GPRS、4G、5G、WIFI、ZigBee、LoRa等无线通信方式，同时具备本地操作和远程操作两种模式，可以满足用户多样化的个性需求。

　　该系统适用于全国大部分灌区干支渠测量，特别适用于渠道宽度小于100米，渠道深度小于10米，设计流速小于3米/秒的渠道断面流量测量。

测量原理

　　该系统依据现有的相关行业标准，采用流速仪多点精测法或非接触式流量测量法，并结合自动控制技术，实现灌区渠道断面流量的自动测量。 在灌区渠道断面上架设测桥，自动测流车在测桥上模拟人工测量实现多点精测。根据渠道断面宽度可自由设置测量垂线位置及数量。测量时，自动测流车自动行至测点，进行流速、水位、水深测量，并实时反馈测量数据及测量状态。测量完成后行至下一个测点进行测量。 所有测点测量完成后，自动测流车计算每个测量垂线的部分平均流速和部分面积，计算部分流量， 将部分流量累加即为断面总流量。

系统结构

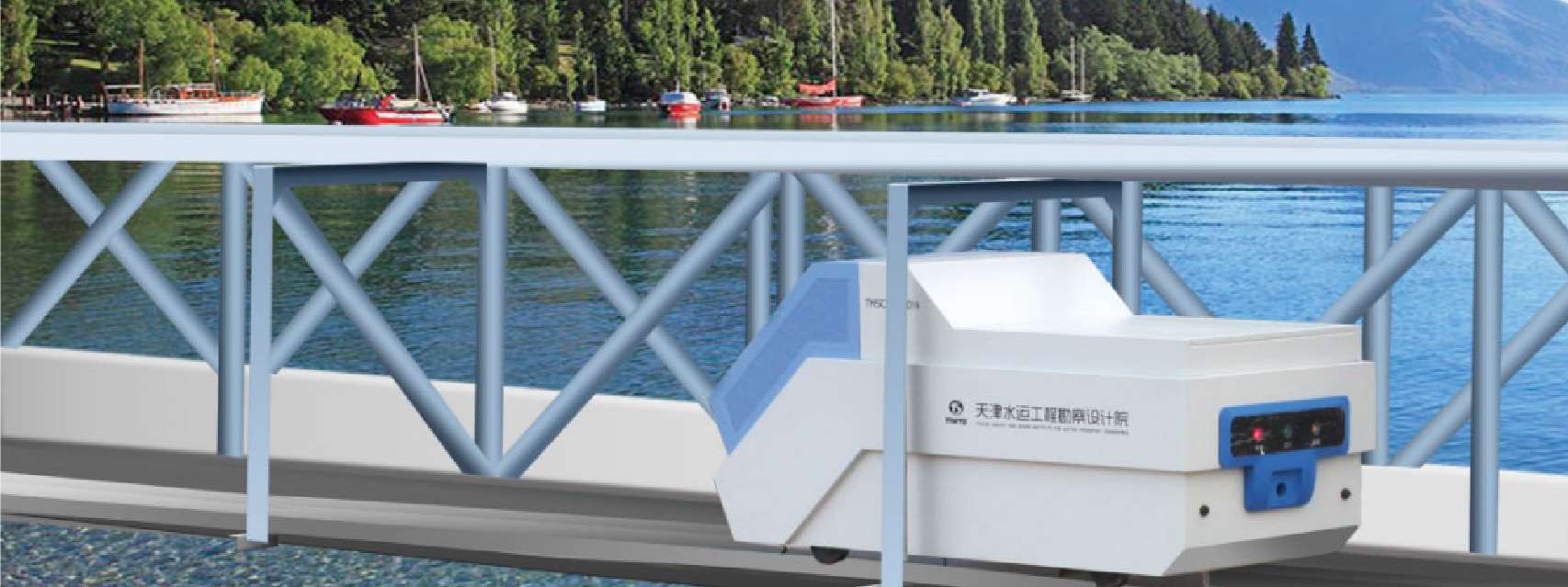

渠道断面自动测流车

　　现有三种不同型号的渠道断面自动测流车（仪），均具有流速、水位、水深的自动测量功能，以及故障自动诊断功能。三者的区别主要在于外观尺寸、轨距及测流方式，大型和中小型测流车分别适用于大中型渠道和中小型渠道，固定式测流仪适用于斗渠，均兼容旋桨流速仪和非接触式流速仪。

特点

　　大型及小型自动测流车及固定式测流仪均可搭载旋桨流速仪或非接触式流速仪，可实现流速、水位、水深等参数的接触式测量或非接触式测量，并自动计算断面流量。自动测流车具有故障自动诊断功能，可将现场故障实时上传至信息化管理平台软件，便于维护管理。

信息化软件平台

　　渠道断面自动测流系统的信息化管理软件具有 C/S 及 B/S 两种架构，支持移动端、浏览器、客户端等多种平台，软件功能丰富，具有数据采集、实时监控、数据分析、历史查询、自动报表等功能，软件自动化程度高、界面友好、操作简便。

配套设施

　　为了保障自动测流车的使用及维护，需要在渠道断面附近建设相关配套设施，主要包括测流房、测桥及供电设施。我方提供五种测桥及两种测流房的典型设计方案，现场供电可采用市电或太阳能供电。

　　测桥包括简易式测桥、人行道式测桥、加强式人行道式测桥、吊装式测桥、大跨度人行道式测桥。

简易式测桥

主要介绍

　　该款测桥适用于渠道宽度≤100米的渠段。桥梁整体采用50角钢焊接而成。为保证渠内水体流速平稳及测流设备计量准确,测桥仅在渠道两岸设计布置桥墩。该款测桥价格较低,可满足基本需求，适用于预算较低的测流系统。

人行道式测桥

主要介绍

　　该款测桥适用于渠道宽度≤100米的渠段。为保证渠内水体流速平稳及测流系统计量准确，测桥仅在渠道两岸设计布置桥墩。测桥整体依靠底部的两根25#工字钢支撑。

　　测流车的行驶轨道布设在人行道的下游位置，在测流车工作时，现场人员可根据需要在人行道上对测流车进行现场调试。

　　该款测桥价格适中、功能多样，是现场安装的理想桥型。

加强式人行道式测桥

主要介绍

　　该款测桥适用于渠道宽度≤100米的渠段。为保证渠内水体流速平稳及测流设备计量准确,测桥仅在渠道两岸设计布置桥墩。为了满足更高的承重要求,该款测桥的底部支撑结构进行了额外的加强。

　　测流车的行驶轨道布设在人行道的下游位置，在测流车工作时，现场人员可根据需要在人行道上对测流车进行现场调试。

　　该款测桥价格较高，但可以满足更高的承重要求，适用于有特殊要求的渠道测流系统。

吊装式测桥

主要介绍

　　该款测桥适用于渠道宽度≤100米的渠段。为保证渠内水体流速平稳及测流设备计量准确，测桥仅在渠道两岸设计布置桥墩。此款测桥的行驶轨道安装在桥梁底部，桥梁上部的支撑结构由25#工字钢及60#方管焊接而成。此款测桥虽然不可载人，但桥梁上可根据需要安装其它设备（如需要跨渠布设的各种管道、电缆等)，且护栏外侧可固定一些警示牌。

　　此款测桥造价较高，但功能多样，适用于有特殊需要的渠道。

大跨度人行道式测桥

主要介绍

　　该款测桥适用于渠道宽度≤100米的渠段，测桥仅在渠道两岸设计布置桥墩。测桥整体依靠底部的支撑框架承重。

　　该款测桥针对大跨度的使用要求，对桥梁的支撑进行了加强，适用于大型渠道。

测流房

测流房材质:建筑用彩钢板

主要介绍

　　测流房建在渠岸边，方便现场人员对测流车进行例行保养或维修。房内部引入市电或由房顶的太阳能供电，可对测流车进行充电。

　　该款测流房采用彩钢板拼接而成，具有成本低、工期短、可拆迁的特点。但整体刚性较差，对现场的风力等级有一定要求。

测流房材质:红砖

主要介绍

　　该款测流房采用砖混结构，具有密封性好、结构坚固、造型多样等特点，但建筑工期较长，费用相对较高。
